ICS-17型称重桥架电子皮带秤？

全悬浮式电子皮带秤是一种采用直接传力方式进行重量检测的连续动态计量设备，其核心特征是通过四只称重传感器将秤架全悬浮，摒弃了传统杠杆式结构的摩擦支点。该设备由秤架、测速传感器、称重传感器及控制显示仪表组成，能对输送带上的散装物料进行连续自动称量。

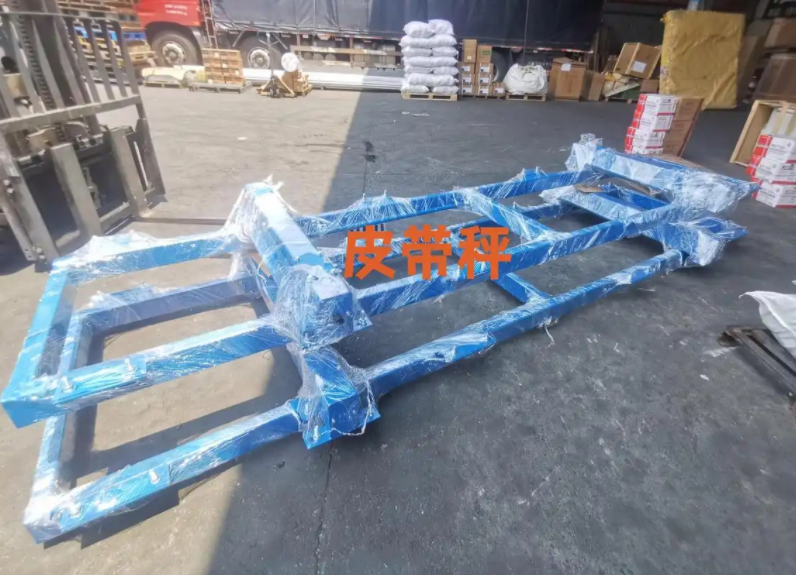

ICS-17型称重桥架

四托辊双杠杆式结构设计，采用两只拉式传感器，外侧支承采用无磨擦耳轴支点，能够有效克服偏载、坡度对精度的影响，环境适应能力更强。

不锈钢触摸屏称重仪表

皮带秤仪表采用32位180Mhz高速运算处理，保证稳定运行和计算精度，16位DA转换器保证4-20MA输出更准确。本机带有大容量存储空间，本机的存储产量进行当日/月查询历史数据进行存储查询功能，数据存储采用FLASH方式系统掉电时能自动保存各种过程数据重新上电后系统保持来带数上运行。

数字式称重传感器

自主研发的工业级数字式第二代称重传感器，在原有一代数字式传感器基础上强化动态数字滤波功能，增加线性补偿功能，克服传统传感器输出信号小、传输距离短、抗干扰能力差等缺点，使得动态称重过程中数据更加真实、稳定、可靠。

测速编码器

双侧包胶有效防止皮带打滑，碳钢外壳具有良好的机械强度，屏蔽性、封闭性适用于户外安装，无碳刷式直流脉冲发生器不需调整、校准免维修，同轴连接结构更有效地保证了测速精度且大大提高了设备的使用寿命。

产品介绍

FOUR STRUCTURAL COMPONENTS

01

产品介绍

ICS-17A型电子皮带秤一般用于主运输皮带上，安装的输送机倾角应该≤17°。

广泛适用于工业企业称重过程控制，如监测生产量，控制产品的定量装载和监测库存量等场合。

适用于环境较为恶劣，可适用于煤矿井下存在爆炸性气体、粉尘等防爆要求较高的危险场合。

02

皮带秤工作原理

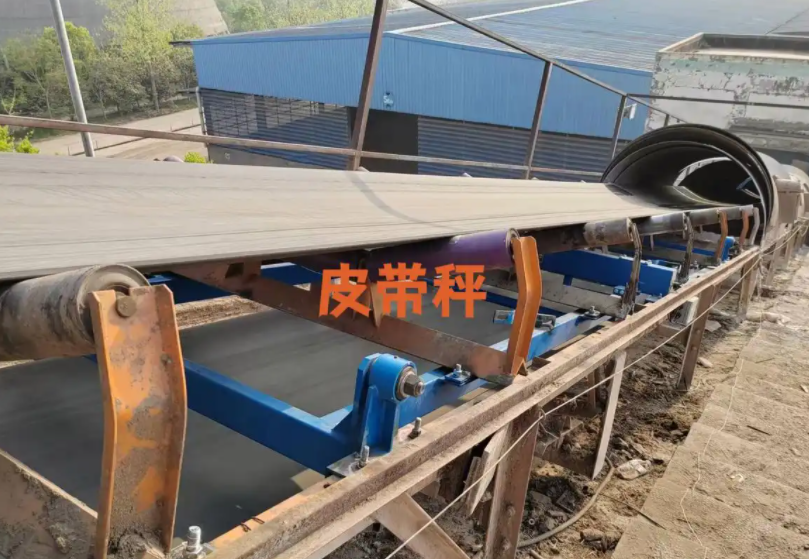

称重桥架一般安装于输送架之上，物料作用一般在托辊之上，我们通过杠杆原理，将托辊将重量传递给称重传感器，传感器生成正比于物料重量的电压信号;

那么速度传感器直接连接在大直径测速滚筒上，当滚筒带动皮带旋转时，测速传感器将会产生一系列正比于速度的脉冲信号，这些信号传递给仪表，

经过积分计算，得出瞬时的物料质量，进过不断地累积计算，从而得出整个皮带上的物料质量，做到精确的动态称重，最后显示到仪表之上。

03

适用范围

适用所有物料的散料计量称重，如建材、冶金、化工、饲料、能源、贸易、运输、农业等行业。

适用于煤矿井下、电厂、冶金车间、建材、化工厂、港口和码头等各种环境。

块状：煤炭 | 砂石骨料 | 矿石 | 有色金属 颗粒：肥料 | 饲料 | 石英砂 | 粮食 粉料：水泥 | 粉煤灰 | 石灰粉 | 铁矿粉 片状：秸秆 | 碎木片 | 玻璃纤维 其他：污泥 | 黏土 | 炼油渣 | 高温熟料等各种物料。
