煤矿皮带机电子皮带秤

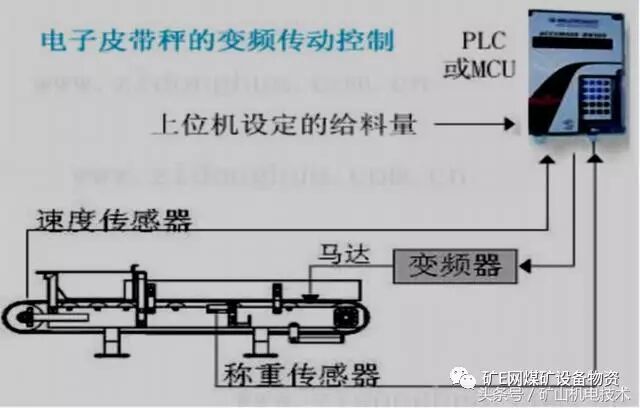

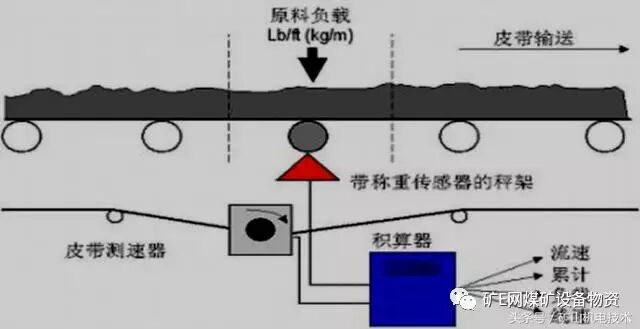

称重给料机将经过皮带上的物料，通过称重秤架下的称重传感器进行检测重量，以确定皮带上的物料重量；装在尾部滚筒或旋转设备上的数字式测速传感器，连续测量给料速度，该速度传感器的脉冲输出正比于皮带速度；速度信号与重量信号一起送入皮带给料机控制器，产生并显示累计量/瞬时流量。给料控制器将该流量与设定流量进行比较,由控制器输出信号控制变频器调速，实现定量给料的要求。

称重给料机工作原理示意图

可由上位PC机设定各种相关参数，并与PLC实现系统的自动控制。它可以采用两种运行方式：自动方式和半自动/手动方式。

通过在工控机上选择的预先编好的配方，配方确定后启动系统。配料系统根据配方的设定自动控制各配料给料机运行。

Ø 半自动方式/手动方式 由人工在控制器上设定配方的配比，手动启动控制器，积算仪控制变频器和称重式给料机加料。

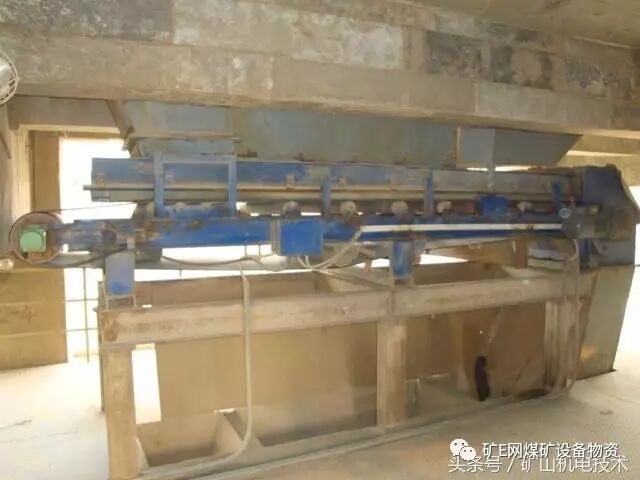

称重给料机系统组成：

称重给料机系统主要包括：

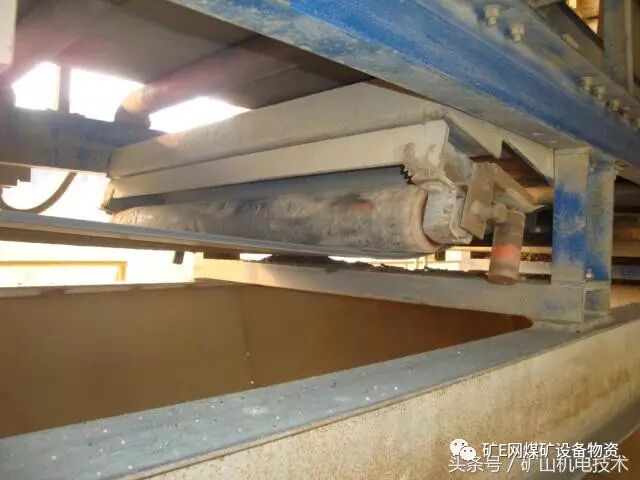

秤架（包括安装支架） 称重传感器

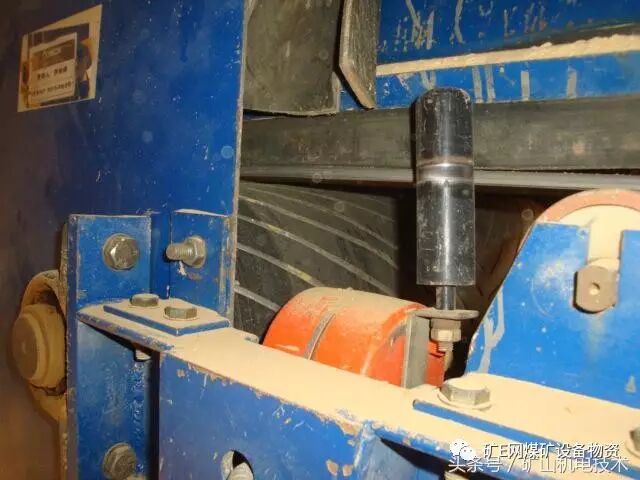

速度传感器 手动挂码校验装置

防跑偏措施 头部刮板

内清扫 拉紧装置

配料秤的密封罩 支撑架

胶带 托辊、

辊筒

结构件(卸料端带有衬板的卸料漏斗

拖料端带拖料漏斗及手动调节门等)

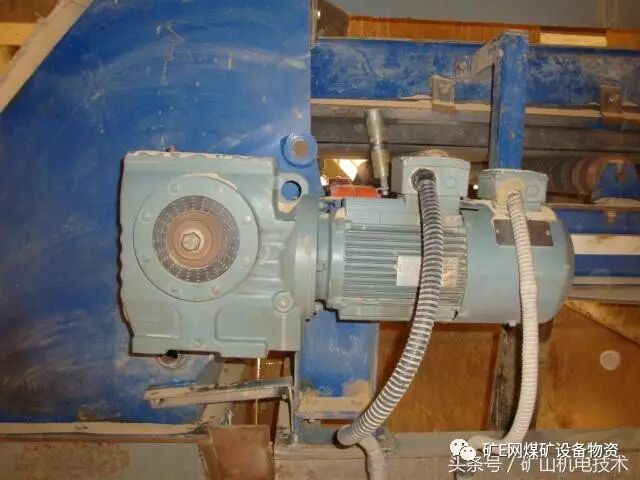

变频调速电机、

接线盒及连接电缆（称重传感器之间）

通讯连接设施（称重给料机系统）

数字显示表

标定及调校设施

成套仪表盘

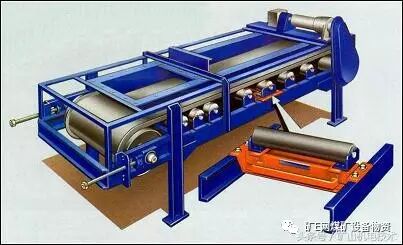

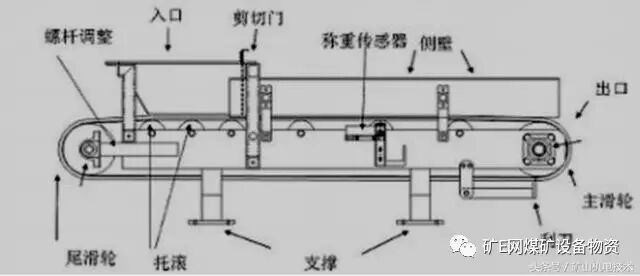

称重给料机的组成示意图

称重给料机的核心部分是皮带秤。皮带秤的主要组成由秤架、积算仪和速度传感器组成；而称重给料机系统的结构特点和精度主要由皮带秤的设计结构决定。

皮带秤是称重给料机的核心部分
